BESCHREIBUNG DER MASCHINE

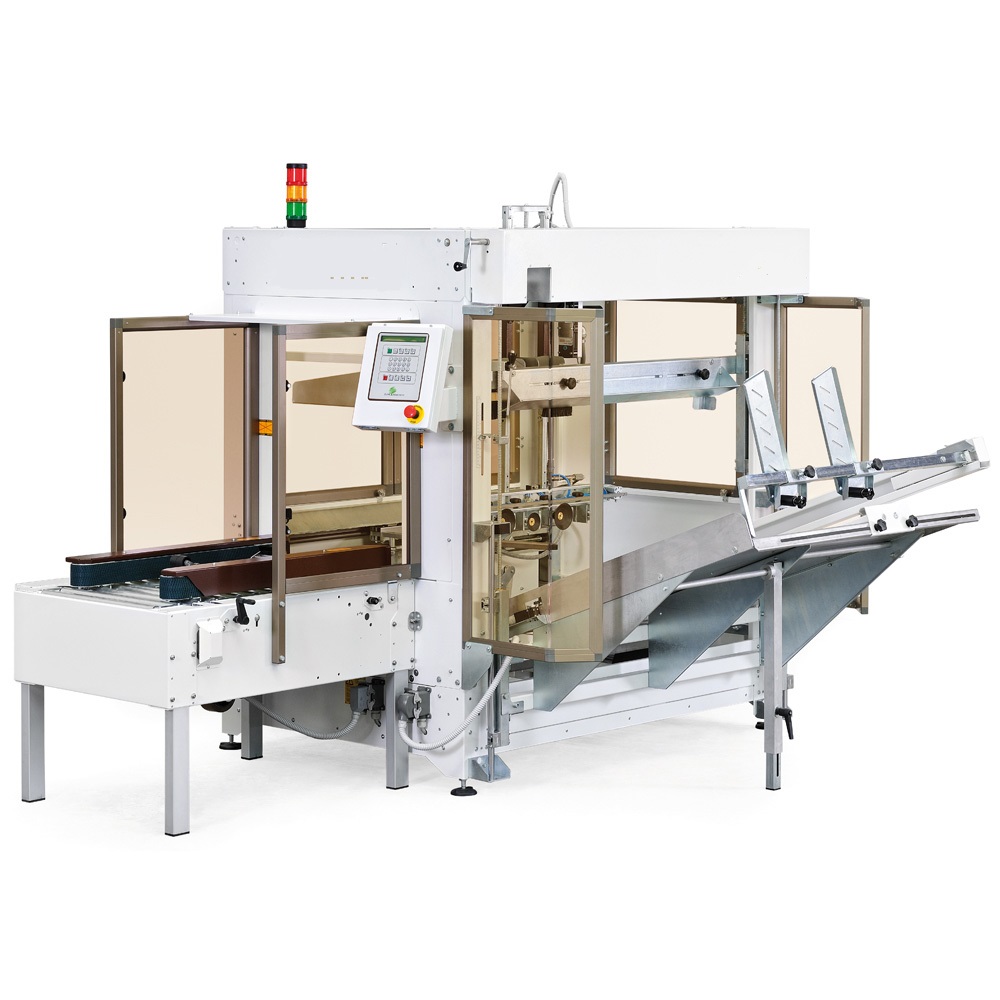

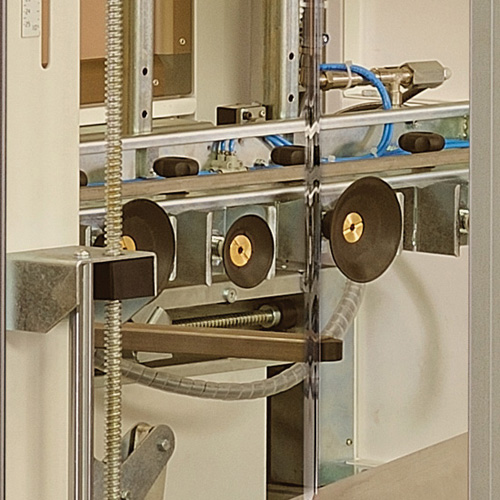

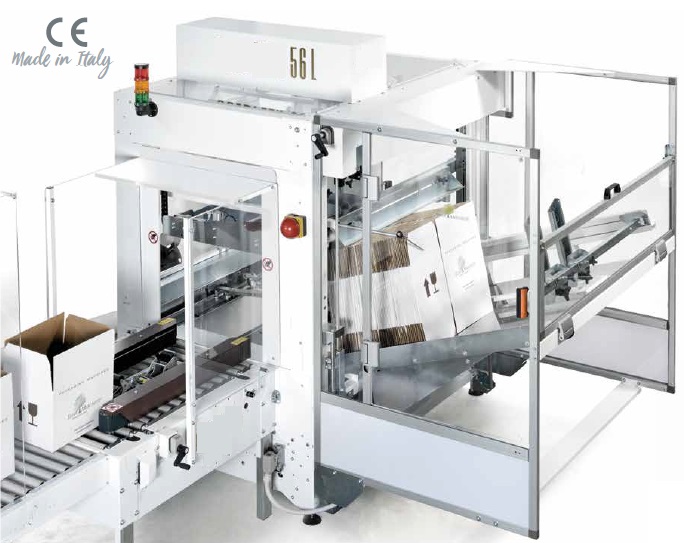

JK 56A richtet Faltschachteln mit gleichem Format auf und faltet die vier unteren Bodenlaschen ein. Der Schachtelboden wird durch perfekt synchron laufende Verschlussmechanismen einwandfrei geformt. Die Schachtelzuschnitte werden mit Venturi-Düsen gesteuerten Saugköpfen aus dem Magazin aufgegriffen, festgehalten und mit Hilfe eines Kontrastsystems geöffnet. Durch entsprechende Optionen können auch Schachteln mit quadratischem Boden geformt werden. Die fertig gefaltete Schachtel wird mit einer Unterbodenverschlissmaschine JK 50B mit Selbstklebeband oder Hot-Melt-Klebstoff verschlossen und kann an eine manuelle Befüllungsstation oder über einen Pick & Place Roboter weiter befördert werden. Dank der kompakten, Platz sparenden Form kann Maschine problemlos in vorhandene Fertigungsstraßen integriert werden.

TECHNISCHE BESCHREIBUNG

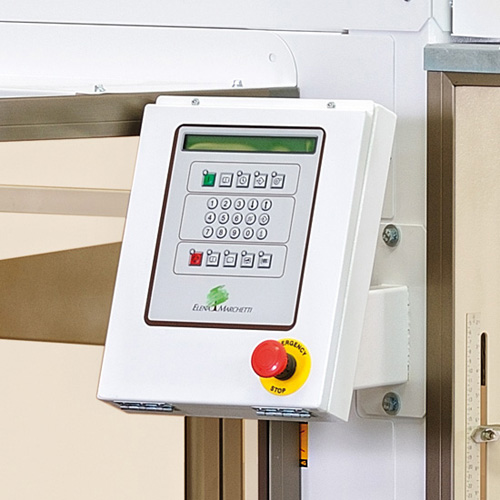

Maschinenrahmen aus gebogenem, lackiertem und vernietetem Stahlblech. Steuerelektronik mit EPROM und Bedienerschnittstelle mit LC-Display mit 40 Zeichen auf zwei Zeilen, elektropneumatischer Antrieb, Schutzverkleidung aus transparentem Methacrylat mit Sicherheitsmikros.

TECHNISCHE EIGENSCHAFTEN
Elektroanschluss: Dreiphasen, 400 V / 50 Hz
Betriebstemperatur: + 5° C bis + 35° C
Lärmpegel: max. 78 db
Druckluftversorgung: 6 bar, 22 nl pro Takt
Schutzklasse: IP 54
Arbeitshöhe: 650 + 100 mm

Optionen:

• Steuerung Siemens S7
• Größere Kartonmagazine
• Auslaufüberwachung
• Seitenverkehrte Ausführung
• Maschinenfarbe nach Ihren Vorgaben
• Kartonverschluss mit Selbstklebeband oder Hot-Melt
• Sonderkartonabmessungen
• Edelstahlausführung
• Fördertechnik
• usw.
